三相组合式过电压保护器组合式避雷器
三相组合式过电压保护器组合式避雷器

三相组合式过电压保护器组合式避雷器

一、概述

随着真空开关的广泛使用,开断能力引发的各类操作电压,对电力设备的保护提出了新的课题由于中压电网(3~66kV)的一些特殊性常规避雷器对各类操作过电压不敏感起不到保护作用。组合式过电压保护器解决这一难题而研制的新产品。该类产品采用四星型接法设置公共中性点不但可以大大降低相间过电压而且相对地保护水平也有质的提高起到了对真空开关操作过电压的有效限制。本公司产品为复合绝缘式,结构小巧紧凑、整体全封闭成型选用优质金属氧化物阀片工作特性高、安全方便特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用,或直接安装在小型箱式变电站内。

 二、用途及执行标准

 本产品使用于交流中压3~66kV电力系统,用于防止主要由真空开关产生的操作过电压对电力设备的害,同时兼有防雷功能。

我公司产品技术标准,主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672-2005《有串联间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护和绝缘配置》JB/T10496-2005《三相组合式无间隙金属氧化物避雷器》上述标准生产过电压保护器产品,并在西安国家检测中心已通过了全部实验

主要用于电厂和工厂用电系统,保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备,限制雷电过电压和操作过电压,对电器设备起到可靠的保护作用

三、结构特点和安装尺寸

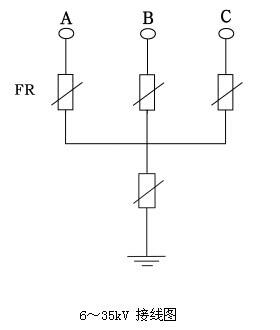

  本产品结构采用四星形接法,过电压保护器A、B、C、D分别采高压电缆引线,大大缩小了相间距离。由于采用对称结构,其中任意三个可分别接A、B、C三相,另一相接地



产品下端有接地线,其余三相分别接被保护电气设备的A、B、C即可

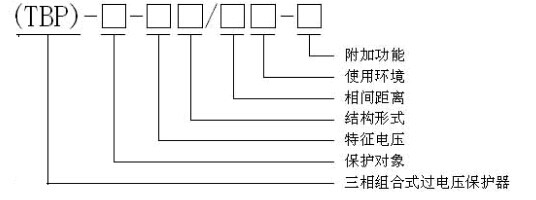

四、型号说明

保护对象:A — 电机型   B  电站型(并通用于常规配电领域)   C — 电容型

特征电压:有间隙产品为额定电压,包括3.8、7.6、12.7、42

          无间隙产品为系统电压,包括3、 3.15*、6、6.3*、10、10.5*、35*

         (其中带*的为电机型)

结构型式: F — 复合外套整体密封间隙,不标表示不带间隙

Ⅰ— 正方型底座  Ⅱ — 长方型底座(或不特别标明)    T — T型底座

相间距离:包括85、131、150、200、310、630等

使用地点:N — 仅用于柜内             IN — 户内使用

          W1— 户内用,带电缆         W2 — 户外用,不带电缆

          GY— 仅用于高海拔地区

附加功能:J — 带计数器               IM — 带智能监测仪

五、订货须知



订货时请按标准写清型号,如有特殊要求,请在订货合同中详细提出。



如需详细产品资料请咨询伊诺尔电气客服0312-3265117  3265127
