10KV变压器中性点接地电阻柜
10KV变压器中性点接地电阻柜

10KV变压器中性点接地电阻柜

一、概述

发电机/变压器在运行中,发生单相接地是最常见的故障,故障点出现电弧接地时会进一步扩大定子绕组绝缘损害甚至导致铁芯灼伤烧结,如不及时发现并快速切除,故障将发展成为相间或匝间短路。基于上述原因,国际广泛采用发电机中性点高阻接地,以限制接地电流,防止各种过电压的危害,取得了良好的运行经验。

中性点经电阻接地方式于20世纪90年代开始应用于我国配电网系统中,目前已广泛地应用于我国城市供电系统、电厂、地铁、冶金及石化等系统。中性点接地电阻为目前电力系统中最稳定性能优良的中性点接地设备。保定伊诺尔电气专业生产制造十余年,业绩遍布国内外。

保定伊诺尔电气专注于电力中性点保护装置、过电压保护装置及继电保护装置的研发,于90年代引进、消化国外先进技术,采用进口特种不锈钢合金电阻,研发生产了ENR-FNR/BNR/DR系列中性点接地电阻柜,包括ENR-FNR发电机中性点接地电阻柜,ENR-BNR变压器中性点接地电阻柜,ENR-DR高阻柜(低压电阻柜),是国内首批研发、生产电力系统中性点电阻装置的厂家,分别应用于各种设备的中性点保护范围内。在热力和电气性能上,完全能满足电力中性点对设备的要求,具有耐受温度高、电阻率高、电阻温度系数小,同时又具有抗拉强度高、韧性好等优良的机械性能,是0.4KV~35KV发电机组/变压器系统专用成套装置。目前,我公司生产的该类装置已经广泛应用于城市供电系统、电厂、地铁、冶金及石化等系统,积累了非常多的成功的运行经验,对于提高系统运行的可靠性、安全性具有良好的效果。

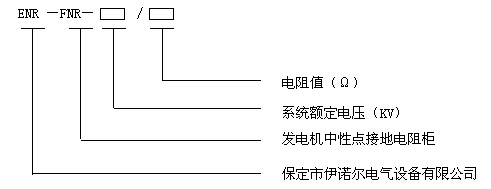

二、型号说明

三、订货须知

订货时请告知以下参数:

1、系统额定电压(kV);

2、短时允许电流:(A);

3、标称电阻值:(Ω);

4、短时允许通流时间:(S);

5、接地变容量(如需要):(kVA)(或短时允许电流:A);

6、外壳形式:户内型或户外型;

7、柜体材质:冷轧钢板或不锈钢;

8、外壳颜色:用户要求定做如无特殊要求,则采用电脑灰

9、进出线方式:上进下出、下进下出、侧进侧出、侧进下出、客户可选

10、柜内是否装零序CT:CT变比及容量
注:客户有其它要求可在定货时面谈或提供书面要求



     根据不同的使用条件,电阻柜分为户内型和户外型。进线方式可采用上进下出和下进下出等,采用上进下出时柜体顶端装有穿墙套管。柜体顶部装有吊环便于吊装。电阻柜电压等级主要为3-66KV。电阻柜当定子发生一点接地时,可限制接地电流在很小的数值,并有效抑制电弧接地暂态过电压,发电机中性点经高阻接地能有效抑制发电机接地故障电流,从而有效防止发电机定子绕组烧毁,并降低电弧接地暂态过电压。电阻柜电阻单元用耐高温绝缘子支衬连接。电阻接地性能稳定,通流能力强。保定伊诺尔电气公司在多年的生产过程中和实际运行中积累了大量的实践经验,在材料运用和生产工艺上已经非常成熟,是您设备采购的理想选择!




                                图1  发电机中性点接地电阻柜





                       图2  变压器中性点接地电阻柜



如需详细产品资料可联系保定伊诺尔电气客服0312-3265117 3265127。
