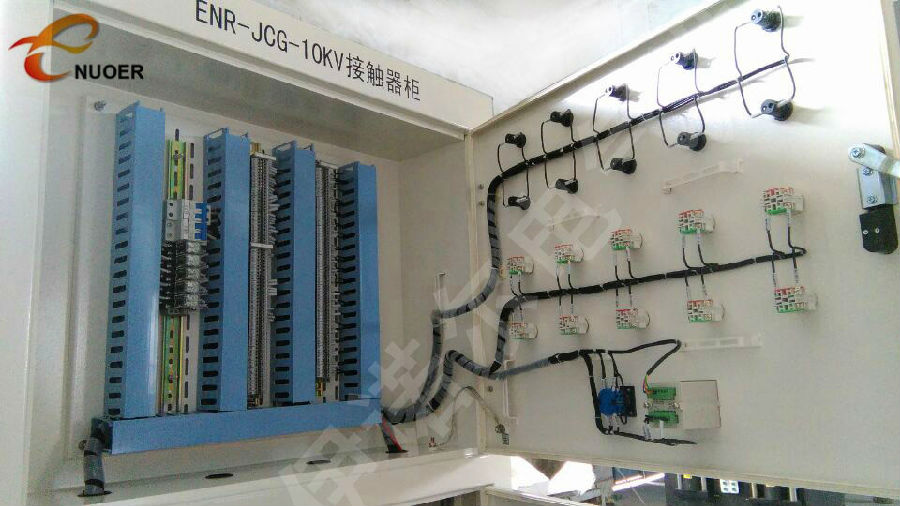

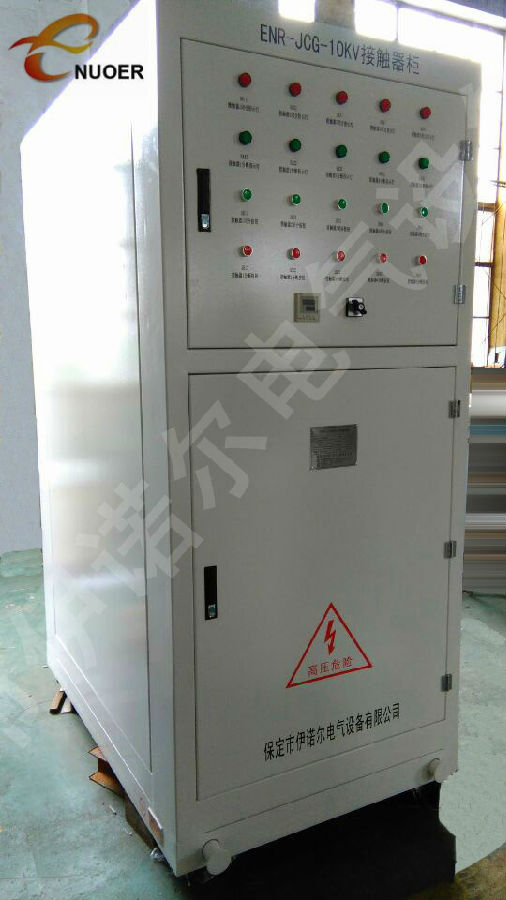

ENR-JCG-10KV真空接触器柜(高压接地柜)
ENR-JCG-10KV真空接触器柜(高压接地柜)

ENR-JCG-10KV真空接触器柜(高压接地柜)




 10KV发电机组中性点接地柜(真空接触器柜)/接地电阻柜,是各地联通/移动/电信云计算数据中心动力配电项目,发电机组中配套的电气设备。例:系统中每6台发电机并列运行,其中性点均可通过一台单相高压真空接触器连接到中性点电阻器上并经其接地。每台发电机机头断路器向中性点接触器柜提供一对无源常开接点信号。每套2台接触器柜,每台接触器柜含有3台真空接触器。
      当并联机组启动运行时,首先达到稳定状态的油机将通过发电机组断路器连接到母线,此时应同时合上该油机对应的接地接触器,当6个接地接触器中任意一台闭合时,其余接触器应保持断开状态。当该接触器故障无法合闸或已合闸的接地接触器故障时,此接触器应断开,同时闭合系统中任一台在线油机对应的真空接触器,保证某一时刻系统中只有1台发电机组的中性点经电阻器接地。当该机组故障而需从母排上解列时, 其对应的接触器断开,同时闭合系统中任一台在线油机对应的真空接触器,保证系统的接地是通过在线油机的接地来实现。
     发电机厂家提供对应的开关工作位置无源常开节点信号6组,中性点设备厂家负责实现对接触器柜的自动控制,并设手动自动控制转换功能。接触器柜提供每台接触器开合状态无源接点各一对;每套1台接地电阻柜,接地电阻柜提供接地故障常开接地信号一对。
    接触器柜、电阻柜采用下进下出线方式,各柜之间采用10KV单芯电缆连接,该部分电缆有用户自备。
1.发电机中性点接地电阻柜相关技术参数
接地电阻型号:ENR-FNR-10KV-58Ω;
额定电阻值: 58Ω;
额定电压: 10.5KV
额定电流: 100A
通流时间:10S
2.发电机中性点接触器柜相关技术参数
真空接触器柜型号:JCZ1-400/10KV
额定电压:10KV
额定电流:400A;
额定操作电压:DC220V
3.柜体
外形尺寸:800*1500*2200(宽**高)
柜体进出线方式采用下进下出线方式;
柜体材质:2.00mm厚度冷轧钢板喷塑,色标待定。








如需详细产品资料可联系伊诺尔电气客服0312-3265117  3265127
