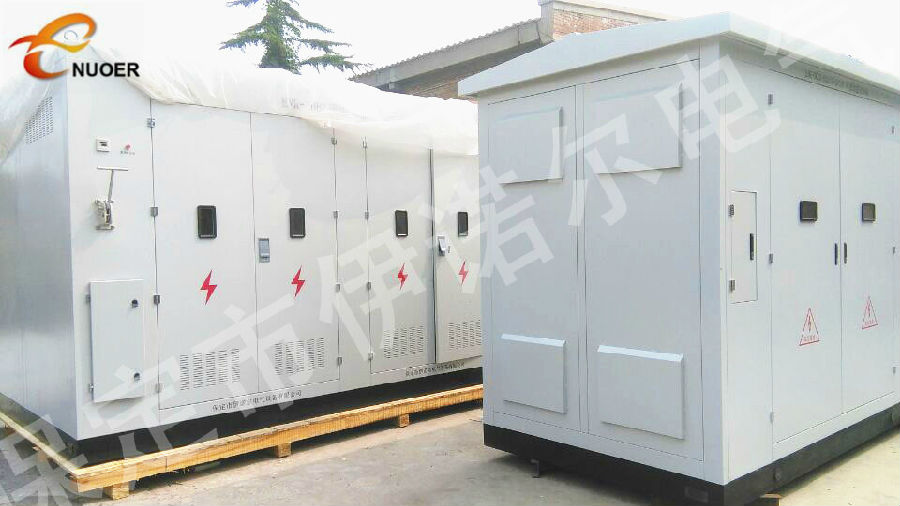

ENR-BNR系列变压器中性点接地电阻柜
ENR-BNR系列变压器中性点接地电阻柜

ENR-BNR系列变压器中性点接地电阻柜

一、概述

配网系统中性点经电阻接地方式在欧美等发达国已经有100多年的应用历史,我国电网的应用也日益普及
    在消弧线圈接地系统补偿量获选线无法满足系统快速发展需要时,为了更好的限制系统过电压水平以及快速的选择和切除故障线路,多采用中性点经电阻接地方式、在发电系统中为了限制发动机出口流过的故障电流和限制过压水平,也多采用中性点经电阻接地方式。
    中性点经电阻接地可有效限制间歇弧光接地过电压、降低系统操作过电压、消除系统谐振过电压、方便配置单相接地故障保护、可在短时间内有效切除故障线路。从而降低系统设备的绝缘水平,延迟系统设备的使用寿命,提高系统运行的安全可靠性。

保定市伊诺尔电气设备有限公司拥有一流的研发队伍和精良的专用设备,专注于配电系统中性点接地保护系列产品、继电保护装置、过电压保护装置的研发、生产、销售。公司所开发的系列ENR-BNR变压器中性点接地电阻柜6-35KV配电网中变压器中性点接地保护专用成套设备,目前已广泛应用于以电缆线路为主的城市配电网、大型工业企业、工厂、机场、港口、地铁等重要电力用户配电网以及发电厂厂用电系统。

产品采用优质进口不锈钢或国产不锈钢电热金属材料,具有电导率高、温度系数高、耐腐蚀、耐高温、抗氧化能力强、抗拉强度高及阻值稳定等优良特点,产品运行安全可靠。

中压配电系统中,如果变压器为三角形接法,则需加装Z型接地变压器,以便为系统人为引出中性点,以加装中性点接地电阻。

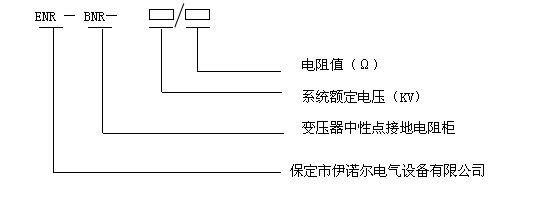

二、型号说明




三、一般使用条件

1、海拔高度:不超过4000m

2、环境温度:-40℃~+65℃;

3、相对湿度:不大于95%(25℃);

4、安装场所:空气中不含化学腐蚀气体和蒸气,无爆炸性尘埃;

5、电网频率:48~52Hz(50 Hz系统),58~62 Hz(60 Hz系统);

6、适用于:户内、户外;

7、电阻安装点:正常状态下中性点位移不超过运行相电压的3%。

注:特殊使用条件,请在订货时详细提出。

四、执行标准

DL/T780-2001     配电系统中性点接地电阻器
      GB6450           干式电力变压器
      DL/T620-1997     交流电气装置的过电压保护和绝缘配合
      GB/T16927.1-1997 高电压试验技术 第一部分:一般试验要求
      GB1208-1997      电流互感器
      GB4208-93        外壳防护等级(IP代码)
      IEEE32-1972标准 中性点接地装置的技术、术语和试验

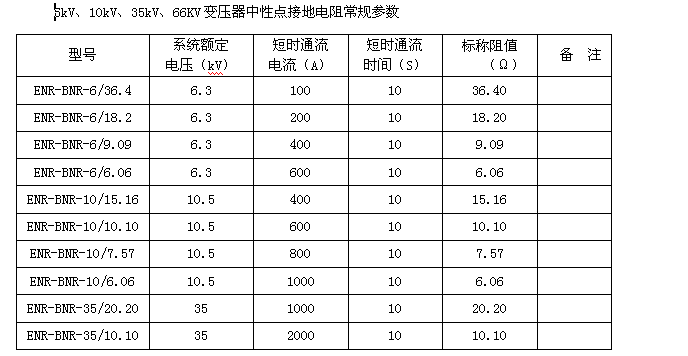

五、常用规格型号、技术参数



注:1、电阻柜阻值可从1欧姆到2000欧姆,电流从1安培到2000安培设计,允许通流时间10s、15s、30s、60s、2h电阻值的误差±3%。
    2、电阻柜用于户外或户外,柜体采用不锈钢板或冷轧钢板喷塑支持,耐腐蚀、防护等级高。
    3、可加装隔离开关,检修方便,也可加温湿度控制装置。
    4、可加装智能监控装置,可监测电阻柜正常运行状态下中性点不平衡电流、电阻片、电阻柜内的温度,也可以监测发生单相接地故障瞬间的电流以及记录接地动作次数,并预留通讯接口,可将检测、记录的信息传递至主控室,使运行人员在第一时间内得到信息。



六、订货须知



订货时请告知以下参数

1、系统额定电压:(KV);

2、短时允许电流:(A

3、标称电阻值:(Ω);

4、是否加装电流互感器(CT:CT变比及容量,复合误差;

5、进出线方式:上进下出,下进下出,可选;

6、短时允许通流时间:(S);

7、电阻柜的材质、柜体(IP)防护等级、色标及安装地点;

8、是否需要加装接地记录及温湿度控制装置;

9、是否需加装隔离开关,以备检修。







 如需详细产品资料请联系伊诺尔电气客服
