配电网中性点接地方式的几个问题的讨论(上)
发布人:伊诺尔电气 www.enrdq.com   发布时间:2015-01-07 07:54:45

本文比较了配电网中性点不同接地方式的优缺点。对配电网经电阻接地对供电可靠性,通信,人身安全,开关维护的影响进行了分析。指出对电缆为主的配电网,中性点经电阻接地是优先选择的方式。文章还阐述了中性点电阻阻值选择的原则以及中性点通过电阻接地在国内的实践。

1 中性点接地方式

我国早期曾规定:将电力系统中性点接地方式分为大接地短路电流系统和小接地短路电流系统两类。因电流大小难以用电力系统中性点接地方式分类来明确界定,因此改成分为中性点有效接地系统和中性点非有效接地系统。

电力系统中性点有效接地,包括直接接地或经低值电阻器或低值电抗器接地,并要求全系统的零序电抗 (X 0 )对正序电抗(X 1 )之比(X 0 /X 1 )为正并低于3,零序电阻(R 0 )对正序电抗(X 1 )之比为正并低于1。反之为中性点非有效接地系统。

 电力系统中性点非有效接地,包括谐振 (消弧线圈)接地和不接地。

2 配电网中性点不同接地方式的优缺点

配电网中性点与参考地的电气连接方式,按运行需要可将中性点不接地、经消弧线圈接地、经(高、中、低值)电阻器接地、经低值电抗器接地及直接接地等。这些中性点接地方式各具独有的优缺点。

2.1 配电网中性点不接地的优缺点

配电网中性点不接地是指中性点没有人为与大地连接。事实上,这样的配电网是通过电网对地电容接地。

    中性点不接地系统主要优点: 电网发生单相接地故障时稳态工频电流小。

· 如雷击绝缘闪络瞬时故障可自动清除,无需跳闸。

· 如金属性接地故障,可单相接地运行,改善了电网不间断供电,提高了供电可靠性。

· 接地电流小,降低了地电位升高。减小了跨步电压和接触电压。减小了对信息系统的干扰。减小了对低压网的反击等。

 经济方面:节省了接地设备,接地系统投资少。

中性点不接地系统的缺点:

与中性点电阻器接地系统相比,产生的过电压高(弧光过电压和铁磁谐振过电压等),对弱绝缘击穿概率大。

   在间歇性电弧接地故障时产生的高频振荡电流大,达数百安培,可能引发相间短路。

 至目前为止,故障定位难,不能正确迅速切除接地故障线路。

2.2 配电网中性点谐振(消弧线圈)接地的优缺点

配电网中性点谐接地是指配电网一个或多个中性点经消弧线圈与大地连接,消弧线圈的稳态工频感性电流对电网稳态工频容性电流调谐,故称谐振接地,目的是使得接地故障残流小,接地故障就可能自清除。因此,中性点不接地系统的优点,中性点消弧线圈接地系统全有并更好些。同样地,中性点不接地系统的缺点,中性点消弧线圈接地系统亦全有仅是出现最大幅值弧光过电压概率小些。这是因消弧线圈降低了单相接地时的建弧率。

消弧线圈接地方式的使用是否成功很大程度上还取决于消弧线圈,跟踪系统,选线装置本身的可靠性。

2.3 配电网中性点直接接地的优缺点

配电网中性点直接接地是指配电网中全部或部分变压器中性点没有人为阻抗加入的直接与大地(地网)充分连接。使该电网处达到 R 0 ≤ X 1 和 X 0 / X 1 ≤ 3 。

中性点直接接地系统的优点有:

 内部过电压较低,可采用较低绝缘水平,节省基建投资。

 大接地电流,故障定位容易,可以正确迅速切除接地故障线路。

中性点直接接地系统的缺点有:

 接地故障线路迅速切除,间断供电。

 接地电流大,地电位上升较高。这样:

增加电力设备损伤。

增大接触电压和跨步电压。

增大对信息系统干扰。

增大对低压网反击。

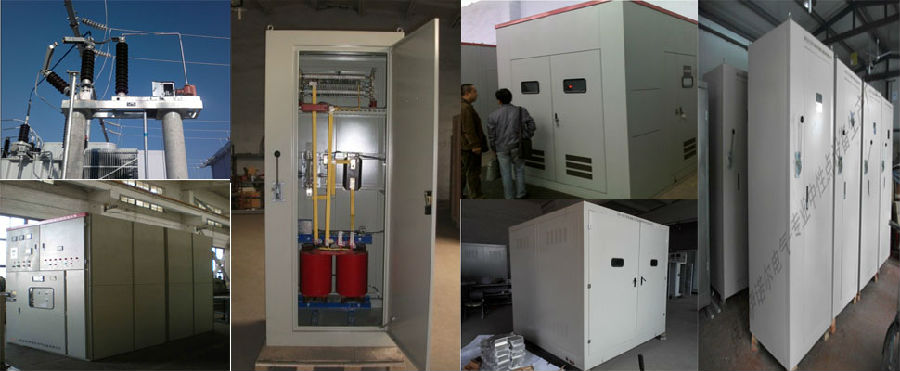

2.4 配电网中性点电阻器接地的优缺点

配电网中至少有一个中性点接入电阻器,目的是限制接地故障电流。中性点经电阻器(每相零电阻 R 0 ≤ X c0 每相对地容抗)接地,可以消除中性点不接地和消弧线圈接地系统的缺点,即降低了瞬态过电压幅值,并使灵敏而有选择性的故障定位的接地保护得以实现。由于这种系统的接地电流比直接接地系统的小,故地电位升高及对信息系统的干扰和对低压电网的反击都减弱。因此,中性点电阻器接地系统具有中性点不接地及消弧线圈接地系统或直接接地系统的某些优点,也多少存在这两种接地方式的某些缺点。

按限制接地故障电流大小的要求不同,分高、中、低值电阻器接地系统,具体的优缺点亦不同。

2.4.1 中性点高值电阻器接地系统的优缺点

    中性点高值电阻器接地系统是限制接地故障电流水平为 10A 以下,高电阻接地系统设计应符合每相零序电阻 R 0 ≤ X c0 (每相对地容抗)准则,以限制由于间歇性电弧接地故障时产生的瞬态过电压。

优点:

  可防止和阻尼谐振过电压和间歇性电弧接地过电压,在 2.5P · U 及以下。

 接地电流水平为 10A 以下,减小了地位升高。

 接地故障可以不立即清除,因此能带单相接地故障相运行。

缺点:

使用范围受到限制,适用于某些小型 610k配电网和发电厂厂用电系统。

2.4.2 中性点低值电阻器接地系统的优缺点

  为获得正确迅速切除接地故障线路,就必须降低电阻器的电阻值。优点:

  内过电压(含弧光过电压、谐振过电压等)水平低,提高网络和设备的可靠性。

  大接地电流(1001000A ),故障定位容易,可以正确迅速切除接地故障线路。

缺点: 因接地故障入地电流 I f =1001000A ,地电位升高比中性点不接地、消弧线圈接地、高值电阻器接地系统等的高。

      接地故障线路迅速切除,间断供电。

2.4.3 中性点中值电阻器接地系统的优缺点

  为了克服高值和低值接地系统的弊端而保留其优点,而采用中值电阻。接地故障电流控制在50100A,仍保留了内过电压水平低、地电位升高不大、正确迅速切除接地故障线路等优点,并亦具有切除接地故障线路间断供电等缺点。

3 我国城市配电网中性点经消弧线圈接地方式存在的问题

近年来,随着我国电力工业的迅速发展,城市配电网的结构变化很大,在馈电线路中电缆所占的比重越来越大,中性点经消弧线圈接地运行方式的一些问题日渐暴露。

随着配网电容电流的迅速增大,很难保证消弧线圈在一定脱谐度下过补偿运行。主要原因为:( 1 )消弧线圈的调节范围有限,一般为 2 ,不适合工程初期和终期的需要。( 2 )消弧线圈各分接头的标称电流和实际电流误差较大,有些甚至可达 15% ,运行中就发生过由于实际电流值与铭牌数据差别而导致谐振的现象。( )计算电容电流和实际电容电流误差较大,多数变电站是电缆和架空线混合的供电网络,准确而及时的掌握配电线路的长度是很难做到的,而且电缆型号繁多,单位长度的电容电流也不尽相同。( 4 )有些配电网在整个接地电容电流中含有一定成分的 次谐波电流,其比例高达 5%15% ,即使将工频接地电流计算得十分精确,但是对于 5% ~ 15% 接地电容电流中的谐波电流值还是无法补偿的。综上所述,以电缆为主的配电网,当发生单相接地故障时,其接地残流较大,运行于过补偿的条件也经常不能满足。

  电缆为主配电网的单相接地故障多为系统设备在一定条件下由于自身绝缘缺陷造成的击穿,而且接地残流较大,尤其是当接地点在电缆时,接地电弧为封闭性电弧,电弧更加不易自行熄灭(单相接地电容电流所产生的弧光能自行熄灭的数值,远小于规程所规定的数值,对交联聚乙烯电缆仅为 5A ),所以电缆配电网的单相接地故障多为永久性故障。由于中性点经消弧线圈接地的系统为小电流接地系统,发生单相接地永久性故障后,接地故障点的检出困难,不能迅速检出故障点所在线路。这样,一方面使系统设备长时间承受过电压作用,对设备绝缘造成威胁,另一方面,不使用户断电的优势也将不复存在。

在中性点经消弧线圈接地系统中,过电压数值较高,对设备绝缘造成威胁。 (1) 单相接地故障点所在线路的检出,一般采用试拉手段。在断路器对线路试拉过程中,有时将产生幅值较高的操作过电压,(2)中性点经消弧线圈接地系统和中性点不接地系统相比,仅能降低弧光接地过电压发生的概率,并不能降低弧光接地过电压的幅值,(3)中性点经消弧线圈接地的系统在某些条件下,会发生谐振过电压。由于上述原因,另外由于电缆为弱绝缘设备,例如 10kV 交联聚乙烯电缆的 分钟工频耐压为 28kV ,比一般设备低 20% 以上,所以电缆在单相接地故障在故障点检出过程中,由于工频或暂态过电压的长时间作用,常发展成相间故障,造成一线或多线跳闸。

  单相接地时,非故障相电压升高至线电压甚至更高,在不能及时检出故障点线路情况下,无间隙金属氧化物避雷器(MOA )长时间在线电压下运行,容易损坏甚至爆炸,此类事故前些年并不鲜见。提高 MOA 的额定电压后,虽然可以大幅度的降低此类事故的发生,但在 MOA 阀片特性没有明显改善的情况下,势必使 MOA 在雷电冲击电流下的残压升高,降低了保护性能。另外,中性点经消弧线圈接地系统发生弧光接地过电压、谐振过电压时,过电压作用时间有可能较长, MOA 由于动作负载问题,一般并不要求 MOA 限制此类过电压。这使 MOA 的限压作用降低,优势减弱,不利于 MOA 在配电网的推广使用。

4 配电网中性点经低值电阻器接地人们关注的几个问题

4.1关于可靠性

4 .1.1 供电可靠性的要求和影响供电可靠性的因素:

 根据我国供电可靠性管理的有关规定,判断供电可靠性高低主要有三个指标:停电频率、停电持续时间及少供电量。这些指标与许多因素有关,有计划停电原因,也有故障停电原因,影响 10kV 配电网供电可靠性指标的主要原因基本集中在用户影响、气候因素、市政建设、设备老化四个方面。应该说, 10kV 配电网中性点接地方式的不同对 10kV 配电网供电可靠性的影响是综合的,配电网中性点接地方式改变后,就某一种故障原因来讲可能会增加故障几率,就另一种故障原因来讲可能会减少故障几率或不受影响。为了提高供电可靠性,应该根据接地方式对故障的影响采取一些措施。

4.1.2 中性点接地方式对供电可靠性的影响:

众所周知,配电网中性点不接地或经消弧线圈接地方式与中性点经小电阻接地方式比,最大的优点是在发生单相接地故障时,如果是瞬间故障,当系统电容电流或经消弧线圈补偿后的残余电流小到自行熄灭的程度时,则故障可自行消除,如果是永久故障,该系统可带单相接地故障运行 小时,获得足够的时间排除故障,以保证对用户的不间断供电。但这一优点在以电缆为主的城市配电网中并不突出。电缆故障的原因,从统计情况看,主要是绝缘老化、电缆质量、外力破坏等,一般都是永久性故障,当发生接地故障时不应带故障运行。从实际运行情况看,在以电缆为主的配电网中,中性点不接地或经消弧线较圈接地方式下,单相接地故障引发的相间短路故障较多。一些实际事故表明,单相接地故障发展为相间故障,反而扩大了停电范围,尤其是当发展为母线短路故障时,相当于变压器出口短路,而由于目前一些变压器抗短路冲击能力较弱,从而可能造成变压器损坏。

就城市配电网供电方式的实际情况看双电源供电方式,架空绝缘线的采用,环网布置,开环运行方式,电缆线路所占比重等因素造成了采用中性点不接地或经消弧线圈接地方式的优点不突出。从目前已改小电阻接地方式的变电站实际运行情况分析;保护配置得当,可不降低供电可靠性。

  综合上述分析,电缆供电为主的变电站采用中性点经小电阻接地,不会对供电可靠性造成多大影响,在某些方面对供电可靠性的提高反而有益。

4.2关于对通信的影响

接地故障入地电流及运行中的零序电流,对邻近通信线路感性耦合产生纵电动势。三相产生的不对称电压,对邻近通信线路容性耦合产生静电感应电压。

配电网接地故障入地电流产生的地电位升高,通过接地电极之间的阻性耦合在接地的电信线路上产生电压,称为阻性耦合或直接传递。

上述在通信系统产生的电压和电流是以危害通信系统的,称为危险影响。而以降低通信质量,电话产生杂音,电报信号和数据传输失真等情况的,称为干扰影响。

因电网中性点直接接地,中性点电阻器(或电抗器)接地,其接地故障入地电流比中性点不接地(绝缘)和消弧线圈接地要大,对通信系统的影响,前者比后者大。这是如下概念产生的,单电源馈电,在线路末端( F)产生单相接地故障,故障电流在与电力线路平行的通信线路上感应出较大的电压(若通信线路一端接地,则在另一端可用电压表量出),随故障电流的增大而增加。

根据这一简单基本概念而得到的通信线路的电磁感应的判断,显然是过大的。实际城市配电网只一端中性点接地,而另一端呈开路情况是很少的。实际配电网比这复杂得多。当线路某处 发生单相接地故障时,接地故障电流是从两端流入故障点 的线路电流方向相反,通信线路全长感应电压与(i 1 l 1 -i 2 l 2 )绝对值成比例,故中性点直接接地系统、中性点低值电阻器(或低值电抗器)接地系统就不一定比中性点消弧线圈接地系统和中性点不接地(绝缘)系统对通信线路的感应电压大,要具体计算和实测,如都以最严重的极端情况考虑,那么中性点消弧线圈接地和中性点不接地(绝缘)系统两相导地接地故障时(这种系统的架空线路的雾闪造成两相异地接地故障时有发生的),对通信线路的感应电压反而更严重。

实际大城市的配电网和通信网都是电缆,接地故障电流从电缆外皮分流,一般是没有影响的。总之,具体情况要具体计算分析。还须指出的,感应电压超过规定值时还有很多防护措施可采用。

4.3 关于人身的安全性

  从供电局提供的实际例子分析,无论是在不接地或经消弧线圈接地系统,还是在经小电阻接地系统,都有触电伤亡及逃脱电击事故发生的例子,所以对于这种直接接触高压的事故,是否会造成人身伤亡的关键不在于是哪一种中性点接地方式,而是在于触电者接触带电体的方式以及触电后脱离的时间。所以从保护人身安全方面考虑,中性点不接地或经消弧线圈接地系统由于在发生单相接地时不立即跳闸,所以对误碰带电线路且不易立即脱离电源的人会带来比较大危害,而对于中性点经小电阻接地系统在发生金属性单相接地时,由于时间短、保护能正确及时动作使触电人员立即脱离电源所以尽管短路电流较大但是给人身造成的伤害相对而言会比较小,但是如果中性点经小电阻接地系统在发生单相经过渡电阻接地时(如珠海机场变电站例子),由于保护不能准确及时的动作,此时仍会给人身造成伤害。所以应综合考虑触电的方式、触电后保护的动作情况等等,具体对于许多城市,架空线均换成了绝缘线,所以外力造成架空线单相接地的事故会大量减少,而电缆发生单相接地时由于外皮的分流作用,入地电流仅有很少部分,所以引起的电位升高也较小,所以从这一方面来讲10kV 配电系统采用小电阻接地系统在人身安全方面会优于不接地或消弧线圈接地系统。

4.4 关于断路器

  从理论上讲,原先中性点不接地(绝缘)和消弧线圈接地系统,在发生单相接地故障时线路断路器不跳闸。改为中性点低值电阻器(或低值电抗器)接地系统,在发生单相接地故障时线路断路器要跳闸的,因而出现所担心的频繁跳闸,设备烧损维修工作量增加。根据上海等地的长期运行经验证明是不会的。上海西郊变电所23kV中性点低值电阻器接地系统的线路断路器的维修工作量不比同变电所35kV中性点消弧线圈接地系统的线路断路的维修量大。究其原因是故障电流不大,单相接地故障入地电流限制在12kA以内,比负荷电流稍大,小于断路器开断电流的八分之一,不会引起断路器的严重烧损:断路器开断单相短路的条件比开断相间短路的情况要好得多。中性点不接地(绝缘)和消弧线圈接地系统,在单相电弧接地故障引发相间短路故障的概率是很高的。



                          待续   保定伊诺尔电气搜集整理
