一、概 述
ENR-JXB变压器中性点间隙接地保护成套装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关间隙的技术要求等国家及行业标准的有关规定进行设计、制造。适用于110kV、220kV、330kV有效接地系统中不接地变压器的中性点过电压保护。
    ENR-JXB系列变压器中性点间隙接地保护成套装置采用氧化锌避雷器加间隙并联运行的保护方式，适用于110KV、220KV、330KV电力变压器的中性点，不仅可以保护变压器中性点绝缘免受雷电过电压和工频暂态过电压的损坏，还可实现变压器中性点接地运行或不接地运行两种不同运行方式的自由切换。ENR-JXB系列变压器中性点间隙接地保护成套装置（主变中性点接地组合设备）被广泛应用于热电、水电及风力发电等电厂、电站，国家电网公司各大变电所、变电站，及煤炭矿业、钢铁冶金、石油化工等大型工矿企业。

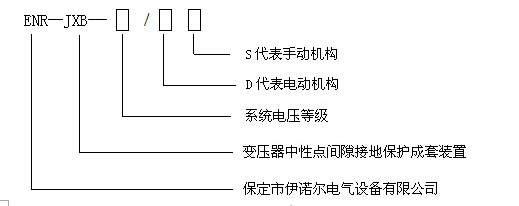

二、型号说明


三、一般使用条件
1、适用于户内、外；
2、环境温度：不低于－40℃，不高于＋55℃；相对湿度：不大于95%（25℃）；
3、海拔高度不超过4000m，超出4000m可根据实际情况特制；
4、地震烈度8度及以下地区；最大风速不超过35m/S；
5、电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；
6、安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
注：若使用条件与以上不同时，需在订货时加以注明。
六、产品包装运输
本产品装箱时应放置在包装箱底座上，并用螺栓紧固；
装置罩上塑料薄膜以防止运输或存储过程中灰尘或水汽浸入；
包装箱上明确标明交货地点、设备名称和运输重量等；
运输、装卸过程中应注意防雨、轻放、向上直立、防碰，以免损坏设备；
货到后，应用叉车或吊车卸货；
卸货前应加以检查，以确认运输过程中货物是否安全无损；
建议采用原包装将设备运抵安装现场，以防止在运输中可能出现的损坏。

四、安装要求
1、设备可利用底座的4个安装孔进行吊装，不得把吊绳捆绑在瓷柱上，防止损坏设备。
2、固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管，不在本装置的供货范围内。均由安装单位现场制作，长度、尺寸现场确定。
3、设备应可靠接地。
4、产品的外形及尺寸以实际供货为准。
5、隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。
6、电流互感器二次侧不使用时应可靠短路。
五、订货须知
客户订货时应告知下列参数
1、变压器电压等级
2、电流互感器的变比、准确级、容量
3、隔离开关额定电流及其操作机构形式
4、是否需要立柱
