ENR-XHBZ系列智能型消弧线圈接地补偿装置
ENR-XHBZ系列智能型消弧线圈接地补偿装置

ENR-XHBZ系列智能型消弧线圈接地补偿装置



   保定市伊诺尔电气设备有限公司针对电力系统中性点经消弧线圈接地方式,开发出ENR- XHBZ智能型消弧线圈接地补偿装置,主要用于6kV、10kV、35kV电网中,中性点经消弧线圈接地方式;自动跟踪补偿电网电容电流,使之保持于设定参数范围内,消除电网系统内部过电压及谐振过电压,电网发生接地故障时自动报警,具有远动输出口,以便与上位机通讯。本装置的特点是响应速度快、精度高、解决死机等优点,是广大中压配电网络优选的接地电器设备。
偏磁式消弧线圈补偿电网中性点装设消弧线圈目的:
1、 自动消除电网的瞬间单相接地故障
2、 当发生永久性(金属)单相接地故障时,有两种选择:经选线装置或微机接地保护检出故障线路后,作用于跳闸;也可使电网在一定时间内带故障运行,待调度部门转移负荷后延时跳开故障线路,使电网具有很高的运行可靠性。

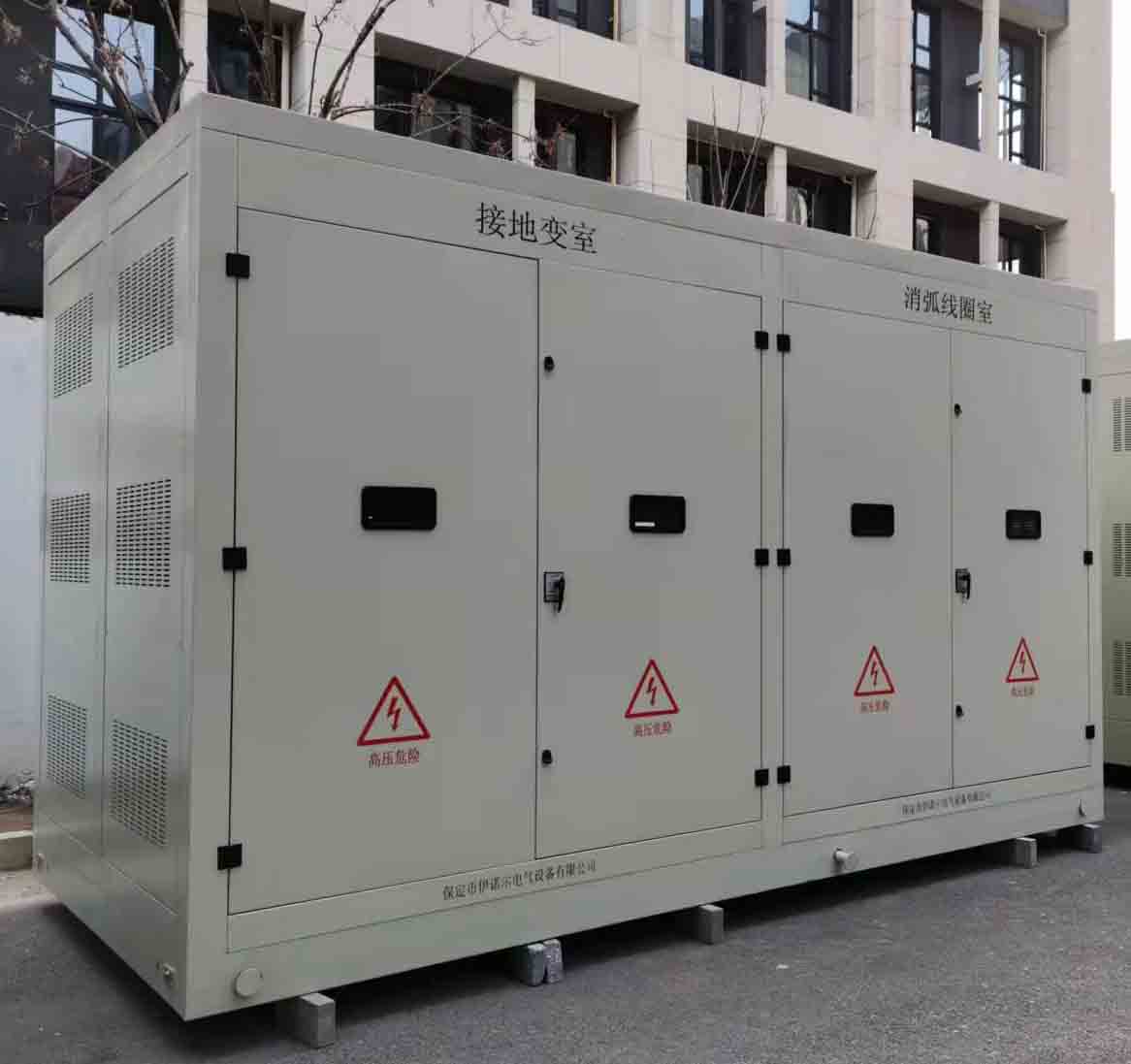

偏磁式消弧线圈成套装置总体构成
该装置由接地变压器、偏磁式消弧线圈、微机控制器、电流互感器等构成
(一) 接地变压器
   消弧线圈系统在接入时必须有电源中性点,在其中性点上接入消弧线圈。接地变压器的作用是在电力系统为△型接线或Y型接线中性点未引出时,用接地变压器构造成系统中性点。
   接地变压器采用Z型接线的变压器,即ZN,yn11连接的变压器。由于变压器高压侧采用Z型接线,每相绕组由两段组成,并分别位于不同相的两铁心柱上,两段线圈反极性连接,两相绕组产生的零序磁通相互抵消,故零序阻抗很低,同时空载损耗也非常小,变压器容量可以100%被利用。用普通变压器带消弧线圈时,消弧线圈容量不超过变压器容量的20%,而Z型变压器则可带90%~100%容量的消弧线圈,可以节省投资。
   接地变压器除可以带消弧线圈外,也可带二次负载,代替站用变。在带二次负载时,接地变压器的一次容量应为消弧线圈与二次负载容量之和;接地变压器不带二次负荷时,接地变压器容量等于消弧线圈容量。
(二) 偏磁式消弧线圈
   偏磁式消弧线圈自动跟踪补偿控制系统采用交流线圈内布置一个磁化铁芯段,通过施加直流励磁电流改变铁心的磁导,从而实现电感的连续可调。当电网发生单相接地时,该系统能瞬间调整电感,补偿接地电容电流。该系统以其电控无级连续、静态可调的优良技术性能,领先于行业,是传统的调气隙、有载调匝、有载调容型消弧线圈的换代产品
消弧线圈本体特点
1、偏磁式消弧线圈本体电感瞬间连续可调,调节速度快。
2、偏磁式消弧线圈本体全静态结构,内部无任何机械运动部件,无触点、可靠性高,使用寿命长。

  保定伊诺尔电气专业生产中性点间隙保护、中性点接地电阻柜、消弧线圈、过电压保护器、电缆接地箱等高低压输配电电气设备,广泛应用于电力、冶金、石化、风电、光伏、建筑等行业,以良好的产品质量,全套的技术支持服务,完善的售前售后体系受到业主及成套厂家一致好评



如需详细产品资料请联系伊诺尔电气客服0312-3265117 3265127。
