1、ENR-BNR中性点接地电阻柜
　　一、概述
　　保定市伊诺尔电气设备有限公司是高新技术企业，有长期电力系统中性点接地电阻的生产经验。生产的6kV-35kV的ENR-BNR系列电力系统中性点接地电阻柜是电网中采用中性点经电阻接地的专用成套装置。产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点。
　　35kV电阻目前在国内主要应用于风电、火电、储能、渔光互补、海上平台等系统。由于很多项目现场110kV或220kV变压器35kV侧为角型接法，所以需要配置3相Z型接地变导出中性点，与电阻配合安装于现场。

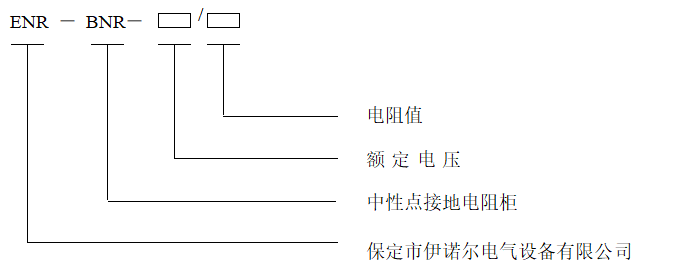

　　二、型号说明

　　三、配套三相Z型接地变简介
　　3.1、原理概述
　　一般220/10kV 110/10kV变压器35kV侧采用三角形接线形式，因此运行中35kV系统没有中性点，也就谈不上中性点运行方式。
　　对于三角形接线的配电系统，要造成系统的中性点，必须接入接地变压器。接地变压器有二种：Z型接地变压器（ZN、ZN，yn）和星形/三角形接线变压器（YN，d）。现在，多用Z型接地变压器，其中性点可接入中性点电阻。
　　Z型接地变压器，在结构上与普通三相芯式电力变压器相同，只是每相铁芯上的绕组分为上、下相等匝数的两部分，接成曲折形连接。接线方式不同，又分为ZN，yn1和ZN，yn11两种形式。
　　Z型接地变压器同一柱上两半部分绕组中的零序电流方向是相反的，因此零序电抗很小，对零序电流不产生扼流效应。当Z型接地变压器中性点接入消弧线圈或接地电阻时，可使消弧线圈补偿电流或电阻电流自由地流过，因此Z型变压器一般采用作接地变压器。
　　Z型接地变压器，还可装有低压绕组，接成星形中性点接地（yn）等方式，作为所用变压器使用。Z型接地变压器有油浸式和干式绝缘两种，其中树脂浇注和杜邦纸绝缘式是干式绝缘。

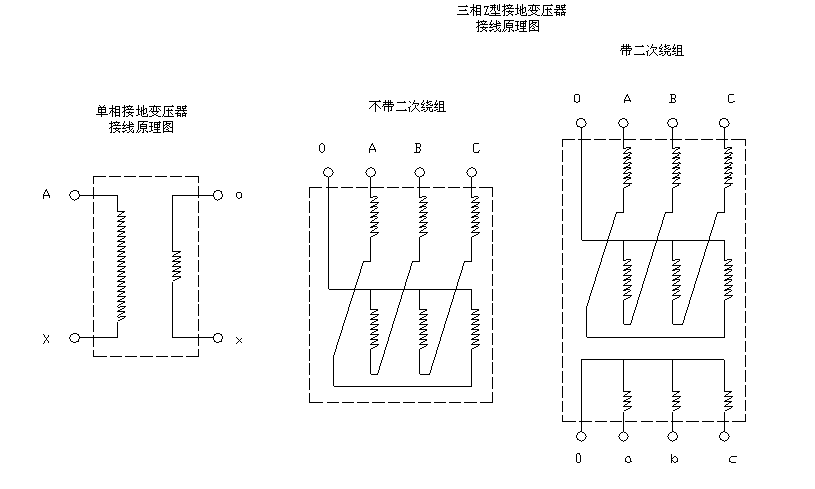

　　接地变压器原理图：

 对于35kV、66kV配电网，变压器绕组通常采用Y接法，有中性点引出，就不需要使用接地变压器。对于6kV、10kV配电网，变压器绕组通常采用△接法，无中性点引出，这就需要用接地变压器引出中性点。接地变压器的作用就是在系统为△型接线或Y型接线中性点未引出时，用于引出中性点以连接消弧线圈或接地电阻。

接地变压器采用Z型接线（或者称曲折型接线），即每一相线圈分别绕在两个磁柱上，两相绕组产生的零序磁通相互抵消，因而Z型接地变压器的零序阻抗很小（一般小于10Ω），空载损耗低，变压器容量可以利用90%以上。而普通变压器零序阻抗要大很多，消弧线圈容量一般不应超过变压器容量的20%，中性点电阻容量一般不超过变压器容量的3倍。由此可见，Z型接线的变压器作为接地变压器是一种比较好的选择。

一般系统不平衡电压较大时，Z型变压器的三相绕组做成平衡式，就可以满足测量需要。当系统不平衡电压较小时（例如全电缆网络），Z型变压器的中性点要做出30V～70V的不平衡电压以满足测量需要。

接地变压器除可带消弧线圈和中性点电阻外，也可带二次负载，代替站用变。在带二次负载时，接地变压器的一次容量应为消弧线圈容量与二次负载容量之和。

    三相Z型接地变基本作用总结：

①形成人为中性点

②允许有较低的零序阻抗

③可降低系统电压中的平衡。

三、订货需知：

型号；

额定容量；

额定电压；

其它特殊要求。

III、附录：

用户接地变容量与电阻参数的选择原则简介。

1）常规此类产品的基本配置为：

　　2）针对现场情况需首先确定系统单相接地电容电流，为电阻和变压器技术参数的选择提供依据；获得数据的方法有：
　　A、根据设计相关设计方案获得现场电缆及架空线铺设长度及电缆或架空线型号规格及截面积等技术数据，采用相关公式计算得出电容电流具体数据；
　　B、也可由实际采购电缆的厂家提供电缆的具体每公里电容电流值，做出电容电流值的估算；
　　C、使用电容电流测试仪实际测试。
