一、概况
　　变压器是电力系统非常关键的设备，它的安全运行对电力系统至关重要。变压器在运行过程中，会产生大量热能，对变压器的安全运行及寿命产生巨大的影响。在110kV、220kV、330kV、500kV、750kV、1000kV的油浸变压器中，主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式。其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式，ENR-ZFK智能型变压器风冷控制柜就是针对这两种冷却方式而设计制造的。它可以实现远方、自动和就地手动控制方式；可以把各种信息上传显示和下行控制设定；可以对变压器整个冷却系统实现较优控制，达到节能、延长散热风机与循环潜油泵使用寿命的目的；能在高寒（-40℃）、高热（85℃）、高湿、高污秽以及高盐雾等恶劣自然环境场所可靠工作。是大型电力变压器不可或缺的辅助控制系统。
　　根据冷却方式控制柜可分为：风冷控制柜和强油风冷控制柜：
　　根据控制方式控制柜可分为：普通型控制柜和智能型控制柜。

　　三、通用技术条件
　　1、技术参数
　　1.1工作电源：三相四线交流双路电源输入AC380V±15%；
　　直流输入DC110V±10%或DC220V±10%；
　　1.2耐压强度：≥AC2000V/1min；
　　1.3绝缘性能：≥100MΩ；
　　1.4工作温度：工业级PLC→-5℃～+55℃；军用级PLC→-40℃～+85℃；
　　1.5继电器输出：触点容量→AC220V/5A；隔离耐压→AC2000V；
　　1.6通信接口：标准RS485隔离串口；Modbus通信协议；
　　1.7保护功能：DC24V电源，输出短路保护，故障消除自恢复；
　　1.8PLC抗电磁干扰性能：符合GB/T14598标准规定；
　　1.9温湿度传感器：高集成；测温精度：±0.3%；测湿精度：±2%；温度量程：-40℃～+120℃；湿度量程：0～100%RH。
　　四、运行模式：
　　控制柜具有手动、自动和远方控制三种运行模式
　　1．手动模式
　　此种运行模式需操作人员在现场对控制柜进行操作，冷却器工作状态不受变压器温度和负荷的控制，根据操作员意愿各组风机或油泵置于运行或停止状态。此种模式一般为运行前电气试验时或进行检修时使用；
　　2．自动模式
　　此运行模式下，控制柜可根据变压器自身的温度和负荷自行启动或停止电机。当变压器温度或负荷达到预设值时．控制柜自动启动相应的电机，增加冷却器散热效果当变压器温度或负荷低干预设值时，控制柜自动停止相部分电机，以达到节能的目的。如果是冷却器式散热式，系统还可以自动设置各组冷却器的状态，使多组冷却器循环工作，以达到最优配置延长冷却器使用寿命。如果有冷却器发生故障。系统自动投入备用冷却器，并发出报警信号。
　　3．远方控制模式
　　在此模式下，后台监控可以检测每组冷却器的运行状态和参数，并能对此进行控制。
　　4．自动温湿度控制
　　为了保证控制柜内的运行环境．柜子加装了自动温湿度控制器，可以根据设置自动调节内部的温度和湿度，避免由于温度或湿度对电器元件造成的损害从而影响到系统的运行。
　　五、智能型风冷控制柜
　　智能型风冷控制柜，是以可编程控制器PLC为核心．集变压器冷却系统的数据采集分析、运行控制、保护于一体的冷却装置智能化投切设备。
　　1、可靠性：全部采用进口继电器，采用独特的电机保护线路，任意一台电机出现故障时，系统只切除故障电机，其余风机电机正常运行．提高了风冷控制装置在高温季节的冷却效率，克服风冷装置任意一台电机故障必须切除整组风机的缺点。
　　2、控制灵活：ENR-ZFK可编程控制箱可按时间设定启动多组风冷／冷却器，可避免同时启动产生的冲击电流：同时可以实现工作、辅助、备用之间的自动切换。充分使用每台风冷／冷却器，延长电机的使用寿命。另外也可根据用户的特殊要求灵活修改逻辑程序。
　　3、可扩展性：PLC可编程控制器可以方便的扩展I／0模块．在现场可以方便的扩展控制箱功能。
　　4、通讯功能：ENR-ZFK可编程控制器控制箱可以通过通讯接口与显示终端和打印机等外设相连。及时将冷却器的运行情况反映到控制室，便于监视冷却器的运行情况，及时维护。
　　5、网络特性：ENR-ZFK可编程控制器控制箱可以实现多台PLC之间或多台PLC与一台计算机之间的通讯联网要求，从而组成多级分布式控制系统，满足现代智能化电厂，智能化变电站的要求。
　　六、触摸屏特点
　　1、采用西门子TP系列触摸屏；
　　高可靠性精密电阻式工业级触控面板，表面硬度高、寿审长；
　　2、非易失性．免维护报警缓存嚣（无需电池)；
　　3、5．7寸STN彩色显示屏；
　　4、内置USB接口(用于打印机或下载数据)方便数据资料存取，标准多媒体卡槽提升配方资料、数据记录等；
　　5、以太网接口
　　七、电气特征
　　1、当变压器投入电网运行时，能使工作冷却器自动投入运行。
　　2、当变压器退出电网运行时，能使冷却器自动停止运行。
　　3、依据预设的运行参数和当下的变压器油温值．自动控制风机和强油泵的投放．并实时反馈(强油)风冷系统的运行情况。
　　4、系统采用双母线蛄构．每段母线完全独立工作．即使一段母线出现短路故障，另外一段母线仍然可以正常工作；
　　5、具有过流保护、缺相保护、电源保护、系统故障保护等保护功能。
　　6、全部采用进口继电器．采用独特的电机保护线路．任意一台电机出现故障时，系统只切除故障电机，其余风机电机正常运行，提高了风冷控制装置在高温季节的冷却效率，克服风冷装置任意一台电机故障必须切除整组风机的缺点。
　　7、丰富的远传状态正示和卓越的远程控制功能；
　　九、结构特点
　　1、变压器风冷控制柜．采用不低于2.0mm厚不锈钢材料(1Crl8Ni9Ti)，防护等级为IP55。整体结构分为箱体和底座两部分组成，底座用于固定箱体并和电缆沟相连，电缆进线孔，采用推拉式结构，电缆固定安装完成后用阻燃堵料封好，做到箱体与电缆沟隔离，一方面防止潮气上浦．另一方面防止燃烧蔓延。
　　2、风玲控制柜为前后门结构，门的密封条采用浇注式密封条，以杜绝传统密封条因用胶粘而长时间使用开胶，老化脱落的可能。应做到外形美观．密封性能良好。内沿有导水槽．百叶窗在箱体两制．内附纱网．阻止灰尘和昆虫进入，通风方式为顶部抽风、下部进风结构．有效降低箱体内部温度。控制箱门应具有防风定位功能，以利于器件的装配接线及检修工作。门上装设防锈、防雨门锁，美观耐用。
　　3、安装方式．螺丝固定或焊装
　　4、风冷拉制柜外形尺寸颜色：根据现场实际或按客户要求制作。柜体颜色为：客户可在不锈钢原色、拉丝、喷塑等任选。
　　十、订货须知

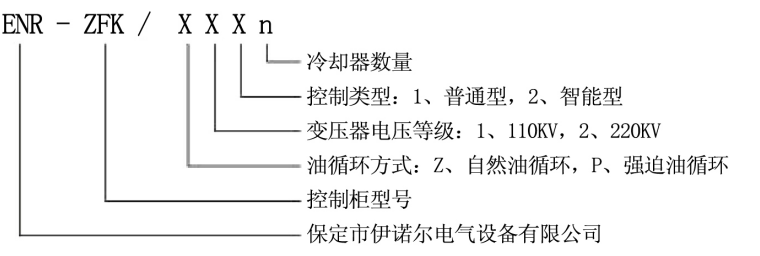

　　产品型号
　　变压器冷却系统参数：电机数量和参数
　　关键元器件的品牌
　　提供控制柜的底座尺寸
　　柜子的安装方式：壁挂、落地
　　客户的特殊要求
