ENR-ZR型系列自控式阻容吸收器
　　一、概述
　　ENR-ZR型系列自控式阻容吸收器（简称ENR—ZR）是我公司为满足现场复杂环境需要而自生产的产品。专用于35KV及以下中压系统中，有效限制操作过电压对发电机、电动机、变压器、电抗器等感性负载的侵害。已广泛应用于电力、冶金、石化、矿山、建筑、环保等领域。
　　ENR-ZR型系列自控式阻容吸收器是用来保护真空断路器负荷侧的感性负载免受操作过电压的侵害；但若在断路器负荷侧及母线侧均装有阻容吸收器时，可有效限制断路器两侧的操作过电压的幅值与频率，大大改善加在断路器断口上的电压降，减少断路器的重燃机率和灭弧室外部闪络，对断路器起到辅助的保护作用。
　　ENR-ZR型系列自控式阻容吸收器针对各类电网系统，其电容容量达0.1μF，充分吸收系统中可能产生的操作过电压的能量，裕量充足，保护范围广泛。特别是35KV系统，针对特殊保护对象，如电炉变压器还可增大电容容量至0.2μF，加强保护效果。

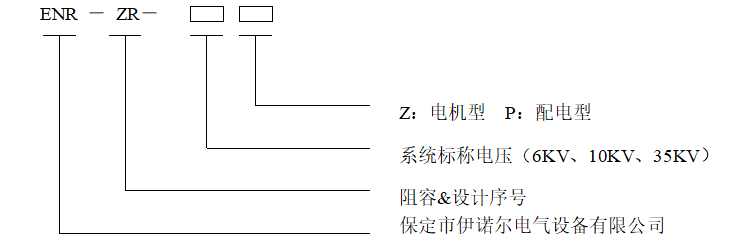

　　二、型号含义

　　Z：电机型（发电机、发动机用）P：配电型（变压器、电抗器、线路用）
　　例如：ENR-ZR-6P为保定市伊诺尔电气设备有限公司生产的用于保护6KV变压器（电抗器、线路，变压器等）的阻容吸收器。
　　三、使用条件
　　1、户内型；
　　2、环境温度：不低于－40℃，不高于＋55℃；
　　3、海拔高度不超过4500m，超出4500m可根据实际情况特制；
　　4、相对湿度：不大于95%（25℃）；
　　5、电网频率：58～62Hz（60Hz系统），48～52Hz（50Hz系统）；
　　6、安装场所的空气中不应含化学腐蚀气体、蒸气和爆炸性尘埃；
　　7、ENR-ZR型系列自控式阻容吸收器外套的最小公称爬电比距不小于20mm/kV，能适用于中等污秽场所使用。
　　四、技术数据
　　ENR-ZR型系列自控式阻容吸收器的技术数据如下表：

　　注:
　　1、(F)为带动作计数器，是可选件；
　　2、针对35kV系统中的弱绝缘设备如电炉变压器可特制容量为0.2μF的产品，以加强保护；
　　3、各类非标型号，可根据客户具体需求定制参数。
　　五、使用须知
　　1、ENR-ZR型系列自控式阻容吸收器为保护操作过电压的专用设备，并能够用来保护雷电过电压；
　　2、ENR-ZR型系列自控式阻容吸收器应连接在真空断路器（真空接触器）出口电流互感器下侧与电动机（变压器）之间，以避免产品故障时引发母线短路事故。如图3所示；
　　3、ENR-ZR型自控式阻容吸收器分Z型（适用于保护发电机，电动机）和P型（适用于保护变压器、电抗器、线路），订货和安装应根据被保护对象，选用合适的产品；
　　4、作为可选项目，本品可增设动作计数器。用户根据需要可选用带（F）的产品；
　　5、ENR-ZR型系列自控式阻容吸收器在系统出现长时间的谐振过电压或弧光接地过电压时有损坏的可能性，这两种过电压应采用其它保护措施；
　　6、产品的现场安装验收注意事项请详查装箱资料中的产品安装使用说明书；
　　7、用户若需订制单极式或特殊电压等级等非标准产品，可向本公司提出，并在定货时协商解决；
　　8、产品外接引线长度标准配置为：0.5m，有特殊要求请在订货时注明；
　　9、请严格按照产品安装说明书进行试验、安装使用，因试验、安装使用错误引起的产品损坏和事故本公司概不负责。
