一、概述
　　35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆均为单芯电缆。随着用电负荷的增加和城市电网的发展，单芯电缆被大量采用。保护单芯电缆安全运行的电缆护层保护器的使用也越来越普遍。
　　为更好的适应市场的需求，方便用户现场安装使用电缆护层保护器，我公司开发了电缆接地箱，分为电缆护层直接接地箱、保护接地箱和交叉互联保护接地箱等几种形式。接地箱外壳选用优质304不锈钢，耐腐蚀能力强；同时采用密封防水设计，可在电缆沟、户外杆塔、墙壁上安装，安装方式灵活，使用安全简便，外型美观。目前，我公司接地箱系列产品已广泛应用于全国各个电力系统，取得了良好的运行经验。
　　二、产品用途
　　装置连接于电缆护层与地之间。
　　电缆护层直接接地箱，内部含有连接铜排、铜端子等，用于电缆护层的直接接地。
　　电缆护层保护接地箱和电缆护层交叉互联接地箱内含电缆护层保护器、连接铜排、铜端子等，用于电缆护层的保护和交叉互联接地。

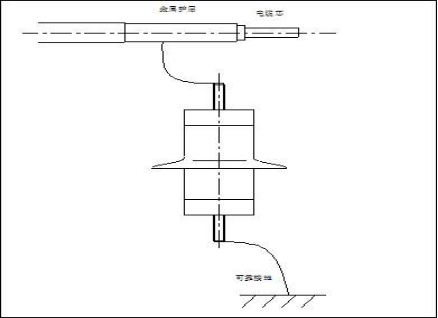

图三：接地箱接线原理图

三、产品型号说明

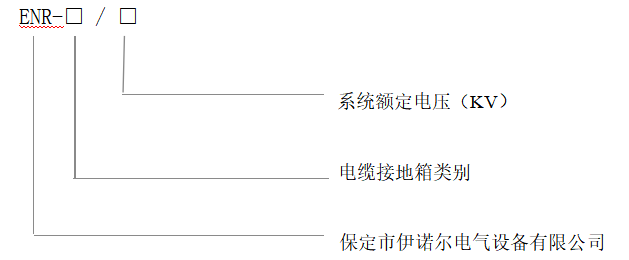

 电缆护层接地箱

　　电缆接地箱类别：ZJJD-电缆护层直接地地箱
　　BHJD-电缆护层保护接地箱
　　JHJD-电缆护层交叉互联保护接地箱
　　四、使用条件
　　1、环境温度-45℃～+55℃；
　　2、海拔不超过2000m；超出2000m可根据实际情况特制；
　　4、长期施加的工频电压不得超过保护器持续运行电压；对有间隙产品，安装点短时工频电压升高不得超过保护器额定电压；
　　5、长期使用于异常条件，保护器需特别制作，定货时应说明.

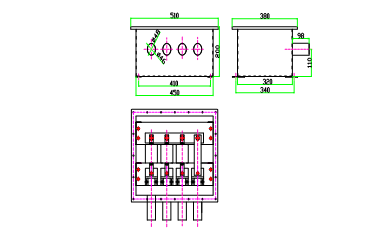

　　五、外形及安装尺寸

　　六、使用须知
　　接地箱整体采用密封设计，对环境条件要求不高，可以安装于电缆沟、电缆井、杆塔上等
　　1、电缆接地箱是保护电缆护层的专用装置，避免雷击及感应过电压对电缆护层的危害。
　　2、电缆接地箱安装于电缆护层与地之间。连接导线应能耐受保护器的残压，且连接回路应尽可能短。装置须可靠接地。
　　3、本产品不能长期吸收超出耐受能力的工频过电压。
　　4、作为可选项，本品可增设动作计数器。用户可根据需要选用，在订货时指明。
　　5、产品安装时，先打开电缆护层保护箱的盖子，将连接电缆金属护套的引接线及接地线穿入电缆护层保护箱的进线管内，压接接线端子,套好热缩管，用螺栓连接接线端子；然后绕包橡胶自粘带，加热收缩热缩管，使接地箱的进线口与进线电缆处密封可靠；最后，盖上接地箱盖子，用螺钉拧紧密封。
　　6、接地箱外形与安装尺寸以实际货物为准。
　　7、保护接地箱和交叉互联接地箱投入运行1年之后，应对保护器做预防性试验，实验项目有：
　　（1）直流1mA电压测量：
　　在保护器两端施加直流电压（直流电压的脉动不大于±1.5%），待流过保护器电流稳定于1mA后，读出电压数值，此值不得小于表一中规定的直流参考电压值；
　　（2）绝缘电阻试验：
　　用2500伏摇表检测保护器的绝缘电阻。其绝缘电阻值不作规定，但每次所测结果应相互接近，不应有短路，接触不良或短路现象
　　七、订货条件
　　订购电缆接地箱时请告知：
　　1、接地箱类型（直接箱、保护箱还是交叉互联箱）；
　　2、电力电缆的额定电压等级，或对电缆护层保护器具体性能参数要求；
　　3、电缆屏蔽层与接地箱之间接地电缆的外径和导体截面积
　　4、保护箱是否需要增设计数器；
　　5、直接箱是否需要监测电缆屏蔽层接地电流；
　　6、订货数量及交货时间。
　　如用户有特殊要求应在订货时提出。
　　八、如版本更改，恕不另行通知
