ENR-SPA HS-2.8/7.5组合式电缆护层保护器

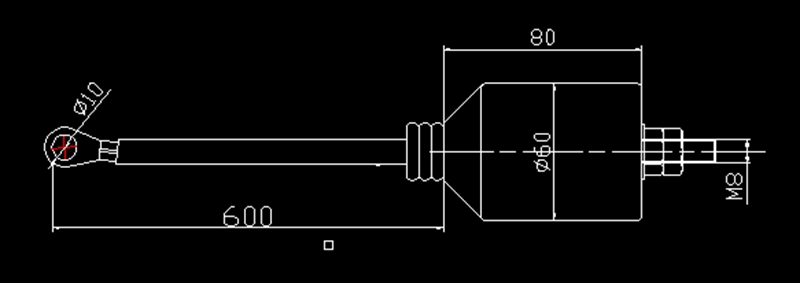

　　1、外形尺寸图

　　2.技术说明：
　　ENR-SPA HS-2.8/7.5型组合式电缆护层保护器采用一体化设计，它将过电压保护器和高压引线电缆整体密封在优质绝缘橡胶材料中，结构紧凑，体积小，安装方便。
　　ENR-SPA HS-2.8/7.5型组合式电缆护层保护器符合GB11032-2000和IEC 60099-4：1991标准，可以直接安装在电缆分支箱、环网柜、开闭所或箱式变电站中的电缆终端处。它的高压引线电缆与电力电缆金属护套连接，接地端子固定在接地铜排上，可以替代传统的接地保护箱，是10-35KV电力电缆金属护套过电压保护的首选设备。

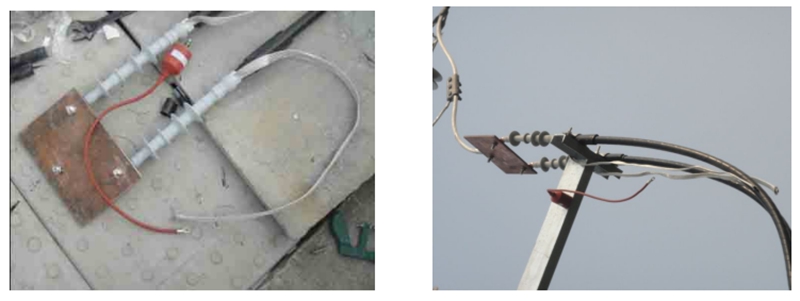

　　3.安装示意图：

　　4.相关参数如下：
　　系统标称电压：10-35kV
　　10kA雷电冲击电流下残压：6.5kV
　　工频耐受电压/时间：4/5 kV/S
　　直流1mA参考电压：≥3.25kV
　　0.75倍直流1mA参考电压下泄漏电流：≤50μA
　　2mS方波通流容量：400A
　　引线长600mm
　　接线端子：￠8
　　接地螺栓：M8
　　材质：铜

　　5、订货说明：
　　ENR-SPA HS-2.8/7.5型组合式电缆护层保护器一般按照每组三只订货，也可单只订购。
